Как правильно крепить брус к брусу разными способами?

Возводите дом или просто нужно закрепить между собой несколько брусков? Не представляете как это сделать? Прочитав эту статью Вы узнаете массу способов крепления бруса между собой (в чашу, в лапу, встык, шпонками, в корень шип, в замок), а также об их особенностях, преимуществах и недостатках.

Соединение бруса

Интерес к экотехнологиям строительства привел к тому, что все чаще на просторах нашей страны мы может увидеть классические деревянные домики из сруба. Эта постройка согревает в лютые морозы, и сооружается при этом без единого гвоздя.

При строительстве домов из бруса основополагающий фактор, влияющий на финальное качество постройки, – соединение двух звеньев. Необходимость скреплять брус специальным образом возникает:

  • при угловых и т-образных стыках;
  • при наращивании длины отдельного звена.

Для каждого отдельного случая требуется подбирать свой тип соединения, учитывая особенности строения.

Важно! Брус не может идеально прилегать друг другу. Любое соединение нарушает герметичность, поэтому слой утеплителя и обработка стыков антисептиком – обязательные мероприятия.

Виды соединений

Соединение бруса мало разнится от соединения бревенчатых, однако, имеет множество своих тонкостей, существенно влияющих на процесс работы. Угловое сращивание может выполняться с остатком и без него, т-образное и наращивание длины бывает замковое и простое. Стыковки выполняют вертикально или горизонтально.

Виды соединений бруса

Все выше перечисленные варианты по узлам делятся на следующие:

  • встык;
  • в лапу;
  • в чашу;
  • в коренной шип.

Данные варианты используются даже при строительстве домов из бруса.

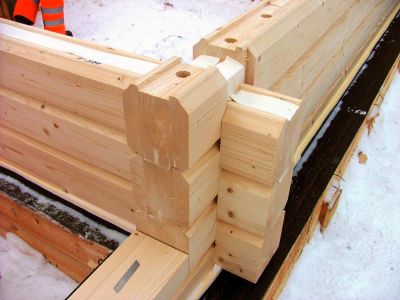

Крепеж в чашу

Крепеж в чашу

Этот вид соединения применим только для угловых вариантов, выполняется с помощью конструкции одно-, дву-, четырехсторонних пазов. Для такого стыка в брусе проделывают вырубки с верхней или нижней стороны. Вырубка делается таким образом, чтобы она была параллельна сечению самого материала. Этот способ эффективен для простого, клееного и профилированного бруса.

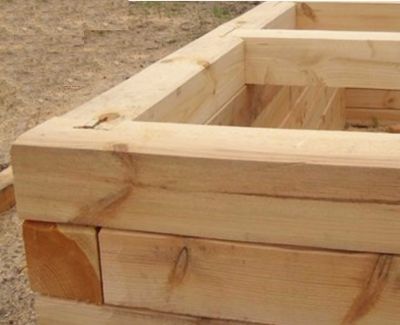

Крепеж встык

Данный подход признан одним из самых легких и быстрых способов работы с брусом. При этом конструкция включает в себя два элемента, которые прикладывают друг к другу и соединяют железными пластинами. Закрепляют их при помощи строительных скоб или длинных гвоздей.

Крепеж встык

Важно! Успех крепежа встык напрямую зависит от мастерства и опытности строителя. Если вы работаете впервые с брусом или сомневаетесь в своих силах, обратите внимание на другие способы крепления. Погрешности такого крепления грозят вам потерей герметичности, и как следствие теплопотерей в помещении.

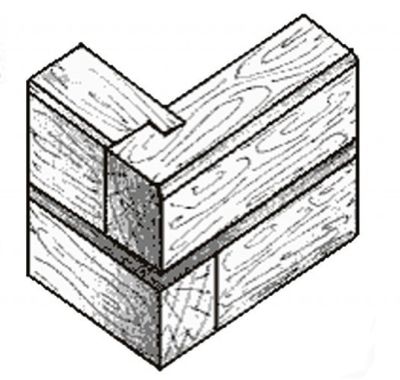

Крепеж в лапу

Крепеж в лапу

Подготовку такого крепления проводят довольно долго и скрупулезно, от вас потребуется терпение и запас времени. При этом главным условием является отсутствие на брусе существенных недостатков вроде трещин и червоточины. Крепление осуществляется при помощи паза. Его необходимо пропилить на ¼ с двух сторон бруса. Если вы используете четырехстороннюю систему, то пропилы проделываются со всех сторон материала. Такая конструкция гарантирует один из самых прочных и надежных стыковок.

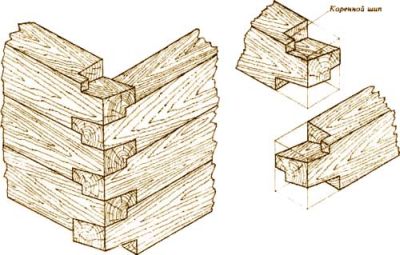

Коренной шип

Крепеж - коренной шип

На брусе выпиливается шип с одной стороны и паз – с другой. Во время монтажа в паз закладывается утеплитель (войлок или жгут), и только потом накладывается следующий элемент поверх предыдущего. Выпиливать элементы для коренного шипа необходимо предельно точно и аккуратно, так как это соединение должно прилегать максимально плотно и герметично. В противном случае возникает большая потеря тепла.

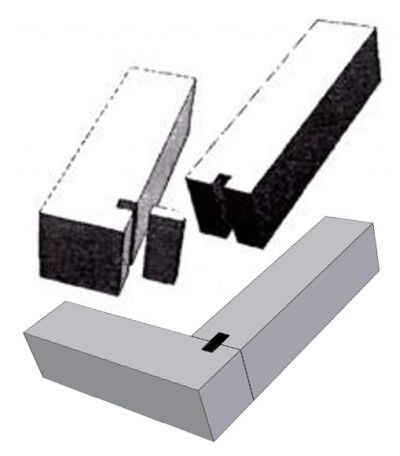

Шпонки

Крепеж - шпонки

Еще один популярный способ – крепеж при помощи шпонок. Эти элементы представляют собой клинья, вколачиваемые в специально проделанное для них отверстие для соединения. Так, чем качественнее и аккуратнее проделанная предварительная работа с клинышками, тем надежнее и крепче будет держаться брус. Шпонки подразделяются на:

  • косые;
  • поперечные;
  • продольные.

Важно! Косая шпонка – удел профессионалов. Это самое надежное соединение среди других аналогов. На начальном уровне рекомендуем вам ее не использовать, так как проделать такую связку собственноручно довольно сложно.

Сращивание

Еще одним вариантом крепления является сращивание. Этот вид представлен:

  • простым;
  • замковым;
  • т-образным;
  • удлиненным (по длине).

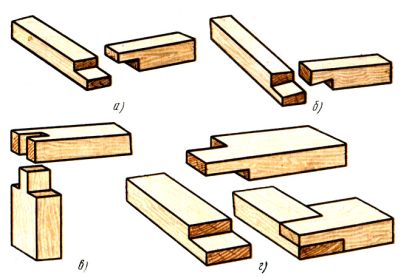

Простое и замковое сращивание

Простое и замковое сращивание

Стыковочные узлы при работе с брусом разделяются на:

  • простые;
  • замковые (в замок).

Последний вариант принято считать более прочным и сложным в выполнении. Его применяют для угловых скреплений и при наращивании длины.

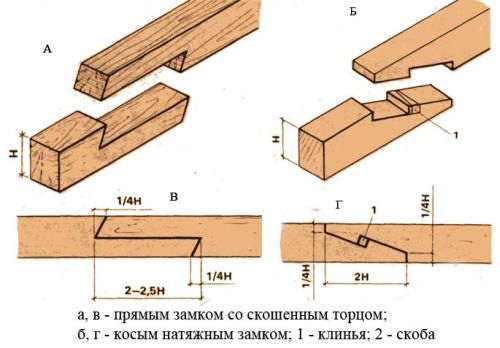

Для замковых соединений характерны следующие способы:

  • простой накладной (встык и «в пол дерева»);
  • накладной с шипом («ласточкин хвост»);
  • накладной с углом;
  • замок с прирубкой;
  • натяжной;
  • «сковородник».

Замковые узлы призваны снижать усадку строения и делать конструкцию более прочной. Их применяют даже при обустройстве дома из клееного бруса.

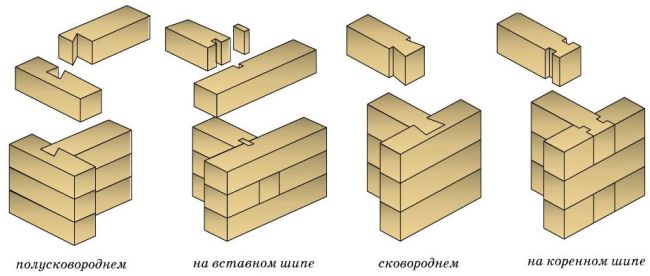

Т-образное сращивание

Т-образное сращивание

Такой тип применим ко всем видам пиломатериалов при формировании внутренних стен дома. Т-образный метод используют при сцеплении вертикальных и горизонтальных деревянных элементов. Чтобы выполнить сращивание такого типа, прибегают к следующим способам стыковки:

  • прямой, симметричный и коренной шип;
  • замок с пазом;
  • полу-, «сковороднем».

Важно! Работать с т-образным сращиванием не так сложно, и справится с такой задачей можно самостоятельно. Подготовьте заранее набор инструментов: электролобзик, деревянные нагеля, бруски. Данный вид соединения особенно популярен при работе с клееным и профилированным брусом.

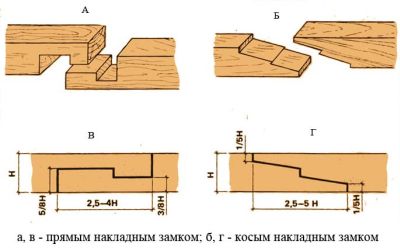

Сращивание по длине

Этим способом пользуются чаще всего, если стена дома имеет нестандартную длину. К примеру, ширина дома составит 3,5 метра с длиной в 11 метров. При этом стандарт длины бруса – 6 метров. Сращивание по длине поможет вам нарастить недостающие метры. Здесь применяют такие узлы, как:

Сращивание по длине

  • «в пол дерева»;
  • шип коренной или продольный с нагелями;
  • косой замок.

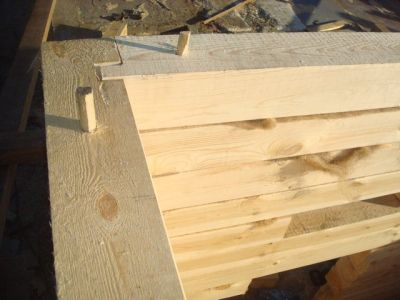

Чтобы упрочнить конструкцию и придать жесткости, ее дополнительно прошивают нагелями или другими крепежными элементами.

Прошивкой занимаются в процессе монтажа. В торце каждого звена формируют паз (у шпонки – два паза). Главное – плотное соединение и наличие утеплителя.

Важно! Способ «в пол дерева» не стоит применять для несущих стен. Косой замок, коренной шип или «ласточкино гнездо» станут лучшими вариантами.

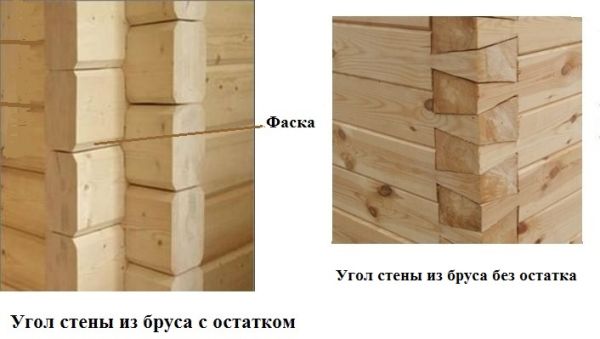

Соединение углов

Чтобы соединить углы сруба, применяют два вида стыков:

  • «с остатком» – выходят за пределы сруба;
  • «без остатка» – соответственно не выходят.

Соединение углов

Крепление «с остатком»

Более дорогой вариант, так как требует большего расхода материала. Однако к его преимуществам относят не только привлекательный внешний вид, но и теплоемкость и усиленную защиту угла. Лучший проверенный способ – крепеж «в курдюк». В первом бруске делается паз с выступом, который находится поперек выпила. Во втором – паз, который соответствует выпилу первого.

Крепление «без остатка»

Данные вид крепления выполняется следующими способами:

1. «В чашу» – в брусе выпиливают чаши вручную или при помощи спецстанка чашкореза. Некоторые специалисты предпочитают пользоваться мобильным чашкорезом, обрабатывая брус непосредственно на площадке. После прорезки элементы укладывают один на другой чашами. Обязательно между ними помещают утеплитель из войлока или джутовый.

2. «В охлоп» – это соединение похоже на вышеописанное, единственное различие – чаши выпиливают не снизу, а сверху.

3. «В охряп» – самое сложное и хитрое соединение угла. Для этого в бруске проделывают выемки с обеих сторон. Такое крепление похоже на «в лапу», однако, здесь торец бруса убирают, что позволяет обустроить угол без выступа. Соединение элементов осуществляется нагелями. Главный минус этого соединения – низкая ветроустойчивость. Для устранения этой погрешности прямой выпил часто заменяют трапециевидным.

Видео: Как подготовить места соединений бруса?


Заключение

Помните, что любой тип соединения – спорный вопрос, ведь его необходимо подбирать под каждый отдельный случай. Например, согласно ГОСТу профилированный брус можно соединять в длину лишь по некоторым параметрам – т-образно и по углам. Также не каждый сумеет самостоятельно сделать тот или иной способ соединения, так как некоторые из них довольно сложные в реализации. Лучший выход в таком случае – довериться профессионалам, которые способны работать по дереву с высокой точностью.
