Технические нормы и последовательность монтажа канализации в доме из бруса

Строительство деревянного дома из бруса или бревна, хотя и считается одним из самых экологичных, требует особого подхода к прокладке инженерных коммуникаций. Канализационная система должна быть не просто функциональной, но и безопасной, особенно учитывая естественное движение и усадку деревянных конструкций.

Проектирование системы водоотведения требует точности расчета и строгого следования строительным нормам. Любая ошибка в уклоне или диаметре трубы неизбежно приведет к засорам, неприятному запаху и необходимости дорогостоящего ремонта. Необходимо опираться на действующие нормативы: СП 30.13330.2020 (Внутренний водопровод и канализация зданий) и СП 32.13330.2018 (Наружные сети и сооружения водоотведения), а также СанПиН.

Внутренняя канализационная сеть: диаметры и уклон

Внутренняя система канализации представляет собой разветвленную сеть трубопроводов, которые собирают стоки со всех сантехнических приборов и направляют их в общий стояк. Главная задача при монтаже — обеспечить самотечный слив и избежать гидроударов (резких скачков давления) и образования засоров.

Выбор диаметров и оптимальный уклон по СНиП

Правильный подбор диаметра трубы гарантирует, что сточные воды будут двигаться с необходимой скоростью, не оставляя твердых частиц на стенках. Диаметр труб регламентируется в зависимости от подключаемого прибора.

• Отводы от раковин, ванн, душей, стиральных и посудомоечных машин: Используются трубы диаметром 50 мм. Такого сечения достаточно для отвода мыльной воды и мелких фракций.
• Подключение унитаза и центральный стояк: Требуют трубы диаметром 110 мм, так как именно здесь проходит наибольший объем воды с крупными фракциями.

Критически важный параметр — уклон трубопровода. Он должен быть достаточным для уноса твердых частиц, но не слишком большим, чтобы вода не убегала быстрее фракций, вызывая заиливание.

Внимание: Превышение максимального уклона, который составляет 15 см/м (0,15), приводит к тому, что вода слишком быстро уходит, а твердые частицы оседают, вызывая частые засоры. Поэтому при прокладке труб в деревянном доме с большими перепадами высот необходимо устраивать перепады с помощью вертикальных стояков и ревизий.

Канализационный стояк и вентиляция

Центральный стояк, собирающий стоки со всех этажей, должен иметь диаметр 110 мм для частных домов. Он обязательно должен быть оборудован фановым стояком (вентиляционным выходом).

• Функция фанового стояка: Он предотвращает срыв водяных затворов (гидрозатворов) в сифонах сантехники. Когда большой объем воды (например, из унитаза) сливается, стояк забирает воздух из системы, что без вентиляции создало бы разрежение, вытягивая воду из сифонов и пропуская неприятные запахи в помещение.
• Монтаж: Фановый стояк должен выводиться на крышу выше уровня кровли не менее чем на 0,3 м и располагаться на расстоянии не менее 4 метров от окон и балконов.

Наружная канализация: выбор очистной системы

Для деревянного дома, не подключенного к центральной канализации, необходимо устройство локального очистного сооружения (ЛОС).

Типы очистных сооружений

В частных домах применяют три основных типа ЛОС:

1. Герметичный накопительный резервуар (выгребная яма): Самый простой вариант. Требует регулярной откачки ассенизаторской машиной, что может быть дорого. Подходит для дач с сезонным проживанием.
2. Септик с почвенной доочисткой: Представляет собой несколько камер, где происходит первичное отстаивание и анаэробное брожение. Очищенная вода требует дальнейшей доочистки в фильтрационном колодце или на полях фильтрации. Эффективность очистки — около 50–75%.
3. Станция биологической очистки (СБО) / Аэротенк: Энергозависимая система, в которой стоки очищаются с помощью аэробных бактерий (требуется принудительная аэрация). Эффективность очистки достигает 95–98%. Очищенную воду можно сбрасывать в грунт или водоем (при соблюдении норм).

Совет эксперта: Для постоянного проживания в доме из бруса оптимально подходит станция биологической очистки. Она обеспечивает высокий уровень очистки, что позволяет сократить санитарные зоны. Стоимость СБО для семьи из 4-5 человек начинается от 99 000 рублей без учета монтажа. Средняя стоимость монтажа составляет от 12 000 до 24 000 рублей.

Нормы размещения очистных сооружений по СанПиН

Размещение ЛОС на участке строго регламентировано СанПиН и СП для предотвращения загрязнения окружающей среды и источников питьевой воды. Расстояния от септика (ЛОС) до объектов на участке:

• До жилого дома (своего или соседского): Минимум 5 метров. Это расстояние можно сократить для современных СБО при соответствующей защите фундамента.
• До источника питьевой воды (колодца, скважины): Минимум 50 метров. При песчаном грунте или супеси эта зона может увеличиваться до 80 метров.
• До границы соседнего участка (забора): Минимум 2–4 метра.
• До фильтрационного колодца или инфильтратора: Минимум 8 метров до жилого дома.

Особенности монтажа в деревянном доме

Прокладка труб в деревянном доме имеет свои нюансы, связанные с усадкой и подвижностью конструкций. Канализационные трубы должны быть проложены с возможностью компенсации смещения.

Прокладка внутренней разводки

Внутри дома трубопровод прокладывается либо открытым способом (в подвале, цокольном этаже), либо скрытым (в стенах, под полом). Поскольку деревянные стены подвержены усадке, скрытый монтаж должен быть выполнен таким образом, чтобы трубы не были жестко зафиксированы.

1. Скрытая прокладка: Трубы укладывают в специальные короба или штробы с небольшим запасом по длине, используя компенсационные муфты.
2. Крепление: Крепления к стенам не должны быть жесткими. При усадке дома стена может опуститься на несколько сантиметров, а жестко закрепленная труба может лопнуть.
3. Отсутствие углов 90°: Вместо одного отвода на 90 градусов следует использовать два отвода по 45 градусов (или три по 30°), чтобы снизить риск засоров и улучшить самотек.

Правила прохода через фундамент и стены

Места прохода трубы через фундамент (выпуск) и внутренние стены — самые уязвимые точки системы.

• Выпуск через фундамент: Для защиты трубы от сдавливания и смещения грунта, труба должна проходить через фундамент в гильзе (патроне) — отрезке более крупной трубы (например, 160 мм для трубы 110 мм). Гильза должна выступать за границы фундамента с обеих сторон на 30-50 мм.
• Защита от грызунов: В деревянных домах важно обеспечить герметизацию выпуска, чтобы предотвратить проникновение грызунов. Пространство между трубой и гильзой заполняют мягким, но герметичным материалом (например, монтажной пеной или битумной мастикой).

Подвод наружной трубы и утепление

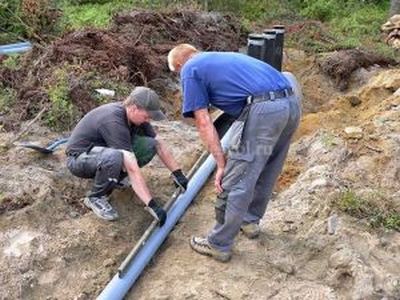

Наружный трубопровод от дома до ЛОС обычно выполняется трубами диаметром 110 мм, окрашенными в оранжевый цвет для наружных работ.

1. Глубина заложения: Труба должна быть проложена ниже глубины промерзания грунта для вашего региона. Если это невозможно, требуется обязательное утепление с использованием кожухов из вспененного полиэтилена или электрического греющего кабеля.
2. Соединения: Все соединения наружной трассы должны быть выполнены с помощью герметизирующих резиновых колец и проконтролированы на герметичность. Длина траншеи до септика, как правило, не превышает 15–20 метров.

Монтаж качественной канализационной системы в доме из бруса — это инвестиция в комфорт и долговечность вашего жилища. Тщательное соблюдение рекомендованных диаметров (особенно 110 мм для стояка и 50 мм для отводов), выдержка оптимального уклона 2-3 см/м и правильное размещение очистных сооружений согласно СанПиН 2.1 на расстоянии не менее 5 метров от дома и 50 метров от скважины являются главными условиями ее бесперебойной работы. Помните, что скрытые работы в деревянном доме требуют компенсации усадки — используйте гибкие соединения и гильзы в местах прохода через конструкции, чтобы избежать аварий в будущем.
