Выбор и монтаж перекрытий в деревянном доме: расчет балок, изоляция и требования

Перекрытия являются одним из наиболее ответственных конструктивных элементов частного дома, поскольку они выполняют сразу несколько функций. Они не только разделяют этажи и воспринимают эксплуатационные нагрузки (вес мебели, людей, оборудования), но и обеспечивают общую пространственную жесткость здания. В деревянном доме, построенном из бруса или бревна, традиционно используют деревянные балочные перекрытия.

Применение тяжелых монолитных или панельных железобетонных конструкций в деревянных домах крайне нежелательно. Они создают чрезмерную нагрузку на стены и фундамент, требуя сложного и дорогостоящего усиления. Поэтому ключевая задача при устройстве перекрытий — обеспечить их прочность, жесткость, а также надежную звуко- и теплоизоляцию при минимальном весе.

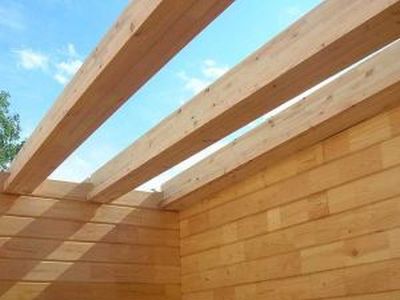

Перекрытия из дерева

Основные требования к перекрытиям в частном доме

Согласно строительным нормам, перекрытия должны соответствовать ряду жестких требований. Нарушение этих правил приводит не только к дискомфорту, но и к угрозе разрушения конструкции.

Жесткость и несущая способность

Перекрытие должно обладать достаточной жесткостью, чтобы исключить ощутимый прогиб балок под действием расчетной нагрузки. Прогиб — это максимальное отклонение балки от горизонтальной плоскости. Чрезмерный прогиб приводит к порче отделки потолка, трещинам и вибрации пола.

Допустимый прогиб: Нормативы, например, СП 64.13330.2017 (Деревянные конструкции), устанавливают максимально допустимый прогиб для междуэтажных перекрытий — не более 1/250 от длины пролета. То есть, для пролета 4 метра (4000 мм) максимальный прогиб не должен превышать 16 мм.
Расчетная нагрузка: Для жилых помещений нормативная равномерно распределенная нагрузка, которую должна выдерживать конструкция, составляет не менее 150 кг/м².

Тепло- и звукоизоляция

Изоляционные характеристики перекрытий различаются в зависимости от их типа.

Цокольное и чердачное перекрытия: К ним предъявляются требования по теплозащите, установленные СП 50.13330.2012. Толщина утеплителя (например, минеральной ваты) должна быть не менее 200-250 мм для большинства регионов России.
Межэтажное перекрытие: Главное требование — звукоизоляция. Необходимо гасить как воздушный шум (голоса, музыка), так и ударный шум (шаги, перемещение мебели). Минимальный индекс изоляции воздушного шума (Rw) должен быть не ниже 52 дБ.

Внимание: По ПУЭ (Правила устройства электроустановок), прокладка кабелей в полостях деревянных перекрытий должна осуществляться только в металлических трубах или металлических рукавах. Это обязательное требование пожарной безопасности.

Балочные перекрытия: расчет и выбор материала

Балочное перекрытие — это система несущих деревянных балок, уложенных на стены, между которыми устраивается заполнитель (утеплитель, звукоизоляция).

Выбор сечения деревянных балок

Неправильно подобранное сечение балки — самая частая ошибка, ведущая к «зыбкому» полу. Сечение балки (её высота и ширина) зависит от длины пролета и шага укладки.

Длина пролета: Если пролет не превышает 4 метра, обычно используют брус. При длине пролета от 4 до 6 метров требуется либо увеличение сечения, либо применение склеенных балок, либо двутавровых деревянных балок.
Ориентировочный расчет: Для типового пролета 3,5 метра и шага 600 мм потребуется балка сечением приблизительно 100×200 мм или 80×220 мм.
Шаг установки: Наиболее удобный шаг — 580-600 мм по центрам балок. Это позволяет укладывать стандартные плиты утеплителя или звукоизоляции шириной 600 мм без подрезки и щелей.
Материал: Балочный брус должен быть изготовлен из хвойных пород (сосна, ель, лиственница) и иметь влажность не более 15%. Материал более высокой влажности (например, 25%) со временем высохнет, что приведет к уменьшению сечения и появлению трещин и скрипов.

Технология монтажа балок

Балки перекрытия монтируют в специальные гнезда в стенах или укладывают на верхний обвязочный брус (мауэрлат).

Антисептирование: Части балок, которые будут контактировать с каменными или бетонными элементами стены, необходимо обработать антисептиком и обернуть двумя слоями рубероида или гидроизола для предотвращения гниения.
Гнезда в стене: Глубина опирания балки в стену из бруса должна составлять не менее 10–15 см. Зазор между торцом балки и задней стенкой гнезда должен быть 2–3 см для циркуляции воздуха.
Крепление: Балки фиксируются к стенам с помощью металлических уголков или анкеров для предотвращения сдвига.
Выравнивание: Все балки должны быть уложены строго в одной горизонтальной плоскости. Разрешается небольшая корректировка с помощью клиньев или подкладок, но не более 1 см.

Совет эксперта: Деревянные балки обязательно должны быть строганными. Необработанная древесина не только ухудшает внешний вид, но и значительно снижает пожарную безопасность, так как необработанная поверхность быстрее воспламеняется.

Устройство межэтажного перекрытия: борьба с шумом

Конструкция межэтажного перекрытия должна эффективно гасить два вида шума: ударный и воздушный. Достигается это путем создания многослойной конструкции, которую часто называют «плавающий пол».

Пирог межэтажного перекрытия (снизу вверх)

Потолочная отделка: Финишная отделка (например, вагонка, гипсокартон или натяжной потолок). Крепится к нижней части балок.
Пароизоляция (необязательно): Может использоваться, если в нижнем помещении (например, ванная) повышенная влажность, чтобы предотвратить попадание пара в утеплитель.
Черновой накат: Укладывается по черепным брускам, прибитым к бокам балок. Служит основанием для изоляционного слоя.
Звукоизоляционный материал: Между балками укладывается минеральная вата плотностью 35–50 кг/м³ толщиной 100 мм. Чем плотнее вата, тем лучше она гасит воздушный шум.
Гидро-/Пароизоляция (сверху): Для защиты утеплителя от случайного попадания влаги из верхнего помещения.
Лаги или балки пола: Укладываются перпендикулярно несущим балкам.
Черновой пол: Фанера 18–21 мм или OSB 22 мм, закрепленная к лагам саморезами с шагом 15-20 см.
Подложка: Звукопоглощающая подложка (например, из пробки или вспененного полиэтилена) для гашения остаточного ударного шума.
Финишное покрытие: Ламинат, паркет, плитка.

Внимание: Для эффективной изоляции ударного шума черновой пол и лаги не должны иметь жесткого контакта с несущими балками. Используйте эластичные прокладки (например, из технической резины) под лагами для виброразвязки.

Цокольное и чердачное перекрытия: акцент на тепло

Эти типы перекрытий являются частью теплового контура дома. Их главная задача — минимизировать теплопотери, которые могут достигать 10-15% от общего объема тепла.

Цокольное перекрытие (Пол первого этажа)

Основная проблема — защита от холода, влаги из грунта и грызунов.

Гидроизоляция: Поверх чернового наката обязательно укладывается гидроизоляционная мембрана для защиты утеплителя от влаги, поднимающейся из подполья.
Утеплитель: Используется экструдированный пенополистирол (ЭППС), плотностью 35–45 кг/м³ (толщина 150–200 мм) или минеральная вата. ЭППС более устойчив к влаге, но менее паропроницаем.
Вентиляция: В цокольном пространстве обязательно должны быть продухи (отверстия) для вентиляции, предотвращающие скопление влаги и конденсата. Общая площадь продухов должна составлять не менее 1/400 от площади подполья.

Чердачное перекрытие (Потолок верхнего этажа)

Конденсат — главный враг чердачного перекрытия. Теплый влажный воздух из жилого помещения стремится вверх и, охлаждаясь на чердаке, конденсируется в утеплителе.

Пароизоляция: Со стороны помещения (снизу) укладывается пароизоляционная пленка (180–200 мкм). Ее необходимо укладывать с перехлестом 10–15 см, а стыки проклеивать бутилкаучуковой лентой.
Утеплитель: Толщина слоя минеральной ваты должна составлять 250 мм. Вату укладывают в 2–3 слоя с перекрытием стыков.
Вентиляция чердака: Должен быть обеспечен свободный проток воздуха между утеплителем и кровельным материалом. Это критически важно для удаления водяных паров и сохранения утеплителем своих свойств.

Что важно запомнить: Устройство перекрытий в деревянном доме — это сложный инженерный процесс, где нельзя пренебрегать ни одним из этапов. Ключ к долговечности — это правильный расчет сечения балок с учетом допустимого прогиба (например, 1/250). Ключ к комфорту — это многослойная изоляция. В межэтажном перекрытии используйте виброразвязку (плавающий пол) для снижения ударного шума. В цокольном и чердачном перекрытиях приоритет — теплоизоляция (слой 200–250 мм) и паро/гидрозащита по строительным нормам.
